经验谈:两种喷气织机引纬系统的比较

放大字体  缩小字体 发布日期:2017-05-18  来源:纺织干货  浏览次数:95

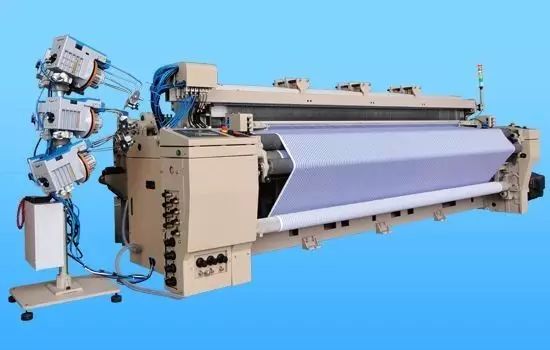

目前,全国喷气织机已相当普及,织机的品牌也较多。通过多年的使用,大家都认识到,喷气织机引纬机构的设计和工艺配置,对喷气织机能否实现高效率有着至关重要的作用。特别对棉纺织企业,认真地对每种机型引纬工艺进行深入的研究,对使用好喷气织机有很大益处。我公司现有JAT600A-190型和MYTHOS-TEC型两种喷气织机,现就这两种机型韵引纬机构及工艺调节作比较,仅供大家参考。

      1. 引纬机构的构成和作用

JAT600-190型机和MYTHOS-TEC型机的引纬机构构成如下:

 (1)纬纱架。JAT600A190型机纬纱架纬纱锭子和纬纱退绕张力器的位置可根据纬纱情况随意调节。但要加强管理,否则,调整不一致不仅影响纬纱的退绕,而且影响美观。而MYTHOS-TEC型机纬纱架是个固定的框架,不能调节,最适合用5°58’’的空心管纬纱。

 (2)纬纱退绕断头自停装置。MYTHOS-TEC型机配置的ROJ公司生产的储纬器具有这种功能。因此,当纬纱架上的纬纱织完或断头时能及时停车。这时储纬器上纬纱并未退尽,织口中的纬纱仍是完整的。纬纱架上的纬纱处理后,不需要抽织口中的纬纱,可以直接开车。JAT600A-190型机则没有配置该装置。没有这个装置时,织机只能等到储纬器纬纱全部退完发生短纬或长纬停车,往往能造成1纬~2纬不正常,增加处理时间。

(3)储纬器退绕气圈控制器。该装置能稳定纬纱从储纬器上退绕时产生的气圈,稳定纬纱退绕张力。同时该装置使纬纱退绕区形成一个相对封闭的区域,使纬纱退绕免受飞花与外界杂物的影响,进一步提高纬纱退绕的稳定性。JAT600A-190型机没有配置该装置,而MYTHOS-TEC型机则有。

 (4)ABS装置。该装置主要有两种功能,其一,在纬纱快要到达右侧时,ABS探杆压下,减小纬纱飞行速度,防止纬纱顿断,防止纬纱回弹,特别是在纬纱品质不太好时,能有效减少断纬。其二,当左剪刀剪断纬纱后,ABS探杆下压回拉纬纱,将喷嘴口的纬纱头拉回主喷嘴,这在双喷或多喷引纬时能有效防止喷嘴出口处纱头缠结。JAT600A-190型机没有配置该装置,而MYTHOS-TEC型机则有。

(5)预喷嘴。预喷嘴的作用主要是能适应高速织造,能大幅降低主喷嘴引纬气压,减少因主喷嘴气压过大造成的纬纱吹断。JAT600A-190型机没有配置该装置,而MYTHOS—TEC型机则有。

 (6)辅助喷嘴和探纬器。由于MYTHOS-TEC型机托布杆的结构特点,其辅助喷嘴和探纬器只能在托布杆的缺口位置安装,不能任意调节。这对第一探纬器的安装带来不便,往往由于布边位置的原因,造成第一探纬器离布边太近或太远,不能随意调节,增加右侧废边长度。

2. 引纬工艺调节

2.1  引纬工艺中时间参数的确定

在调整引纬工艺时,JAT600A-190型机设计的比较简单,大部分工艺是自动生成的,只需手工输入简单的几个最基本参数(比如经纬纱号数、经纬密、幅宽、引纬时间和纬纱到达时问)即可,引纬相关的工艺参数自动生成。虽然都可修改,但一般不改变。在这里,手工输入的引纬时问对应的是第一组辅助喷嘴开始喷气时问,而储纬器电磁销的打开时间比它早10°,主喷嘴喷气时问比它迟10°。

而MYTHOS-TEC型机在输入引纬工艺时相对要复杂一些,除了基本的参数外,还要输入引纬时间(t1)、主喷嘴喷气开始时问(t2)、主喷嘴喷气持续时间(t3)、第一组辅助喷嘴提前喷气度数(t4)、每组辅助喷嘴喷气持续时间(t5)和最后一组辅助喷嘴喷气结束时间(t6)。该机的引纬时间与JAT600A-190型机不同,它对应的是储纬器电磁销开始释放时间,而主喷嘴喷气时间要设定的比t1迟。一般情况下纬纱是棉纱时要迟4°~6°,纬纱是涤棉纱或长丝时可迟0°~4°,t4一般设定为10°,t5为80°,t6为300°~310°。

在确定引纬时间时,MYTHOS-TEC型机和JAT600A-190型机基本一致,一般都在90°~100°。当纬纱很粗或品质很差时,也可将引纬时间提前到80°~90°。引纬时间提前,可延长引纬时问,这样引纬过程中的各处气压就可降低,减少吹断纬纱造成的纬停次数。但当经纱毛羽较大,经密特别大或开口不很清晰时,早引纬反而会造成经纱阻挡纬纱形成纬停,这时就要适当推迟引纬时间。

纬纱到达角度是根据引纬时间和气压值由探纬器实际检测到的时问,JAT600A-190型机一般调整到220°~230°,而MYTHOS-TEC型机一般调整到230°~240°。再迟的话,纬纱容易形成引纬不到位,产生纬缩。到达时问若太早,不仅增加纬纱吹断的机会,同时又增加压缩空气的消耗。

2.2  主喷嘴、辅助喷嘴气压的调整

一个品种上机后,当引纬时间确定后,首先要调整的就是主喷嘴气压。因为主喷嘴气压的大小决定了纬纱飞行的速度,也就基本决定了纬纱到达的时问。而辅助喷嘴是起着接力引纬的作用,保证纬纱的飞行速度不降低,顺利到达织口右侧。因此,一般辅助喷嘴的供气压力要大于主喷嘴的供气压力,以便保持纬纱飞行速度稳定,否则将引起纬纱在飞行过程中发生前拥后挤现象,造成布面织疵或纬向停台。

主喷嘴、辅助喷嘴气压的高低,以纬纱能否按预定的时问出织口为原则。若纬纱出织口时间迟于预定时问,则应提高气压;反之则降低气压。主喷嘴气压大小与车速、纬纱品种、筘幅、引纬时问、预定的纬纱到达时间有关。主喷嘴气压在保证纬纱能按照预定的时问到达织口右侧,并不产生纬缩的前提下,宜小不宜大。由于MYTHOS-TEC型机主喷嘴有预喷嘴,而且纬纱到达时间又相对较迟,因此,同一品种MYTHOS-TEC型机主喷嘴气压一般比JAT600A-190型机低0.05MPa~0.10MPa,辅助喷嘴气压也相应降低。一般辅助喷嘴气压为主喷嘴气压加0.05MPa~0.10MPa。

2.3  探纬器的调整

喷气织机上探纬器都是两个,它的调整包括安装位置调整和参数调整。

JAT600A-190型机两个探纬器的间距一般在12cm左右,MYTHOS-TEC型机在15cm~20cm,但距离并非不变的,要根据纬纱品种作适当调整。如纬纱为毛羽多、短绒多的棉纱或弹力纱时,距离要适当大一点,以免因棉纤维或纬纱伸长造成误停。

JAT600A-190型机探纬器参数的调整参数较少,只有一个灵敏度调节旋钮,灵敏度的调节没有直观的反映,只能以实际检测纬纱到达时间的稳定性作为参考。灵敏度过大,织机会因为检测信息紊乱而停车。而灵敏度过小,只能增加缺纬或百脚等疵点,却不会自动停车。

MYTHOS-TEC型机探纬器调节的参数较多。首先,其灵敏度是以波形图的形式显示出来的,比较直观,通过灵敏度旋钮将两个探纬器的波形图调到合适的形状,就说明灵敏度调节好了。另外,为了针对不同纬纱能做到更准确的探测,减少误停或漏停,结合两个探纬器的波形图,还增加了探纬器信号滤平值、信号确认持续度数等参数。滤平值是为了弥补探测时非连续信号的空缺,一般第一探纬器为50°,第二探纬器化纤纱为15°,纯棉纱为0°~15°,为了避免第二探纬器误探误停,其探测信号确认持续度数一般设定为15°~20°。

2.4  ABS参数调整

ABS主要有3个工艺参数:制动时问、制动力、后拉力,一般根据纬纱品种而定。粗号纱的惯性大,制动时问可适当提前,制动力可加大。细号纱则相反,后拉力也相同。ABS装置是对引纬起到辅助功能,减少引纬过程中纬纱的张力波动。制动力和后拉力的参数值数字越小,所起的作用就越弱。当参数值为0时,相当没有这个装置。但参数值调的太大时,反而会影响正常的引纬。

2.5  绞边器时间设定

绞边器时间不仅影响布边的成形,也直接影响着引纬能否正常进行,JAT600A-190型机为机械绞边,绞边器设定为左边280°,右边10°。MYTHOS-TEC型机为电子绞边,其时间在操作面板输入,设定为左边290°,右边340°。JAT600A-190型机由于是机械绞边,绞边时间不易走动,而MYTHOS—TEC型机的电子绞边在使用时,经常由于各种原因造成面板设定的时问复原,影响到正常引纬,因此要经常检查校正。

3. 总结

总的来说,JAT600A-190型机引纬机构特点是:结构简单、操作简单、手工输入的少,自动生成的多。而MYTHOS-TEC型机引纬机构的特点是:结构比较复杂但功能齐全、手工输入数据多且分布在多个界面,操作相对复杂。因此,仔细地研究各种机型的引纬系统,熟练掌握喷气引纬工艺参数的确定和调节原理,才能好地运用,充分发挥喷气织机的效能。
